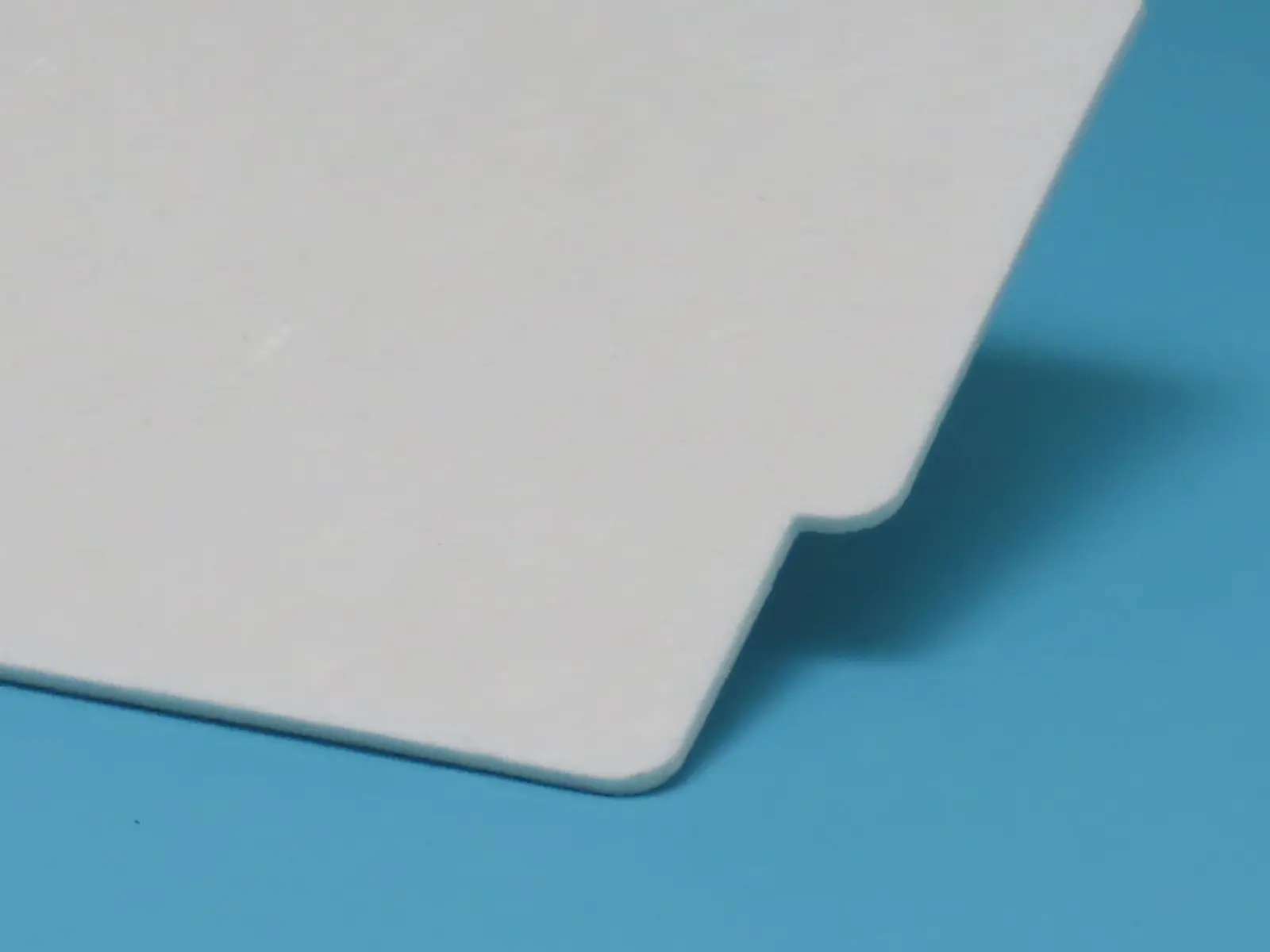

セル間断熱材『H-Barrier』
主成分：無機繊維＋特殊バインダー
耐熱性の高い無機繊維の不織マットに特殊なバインダーを加えることで、断熱性と成形性を兼ね備えた素材です。

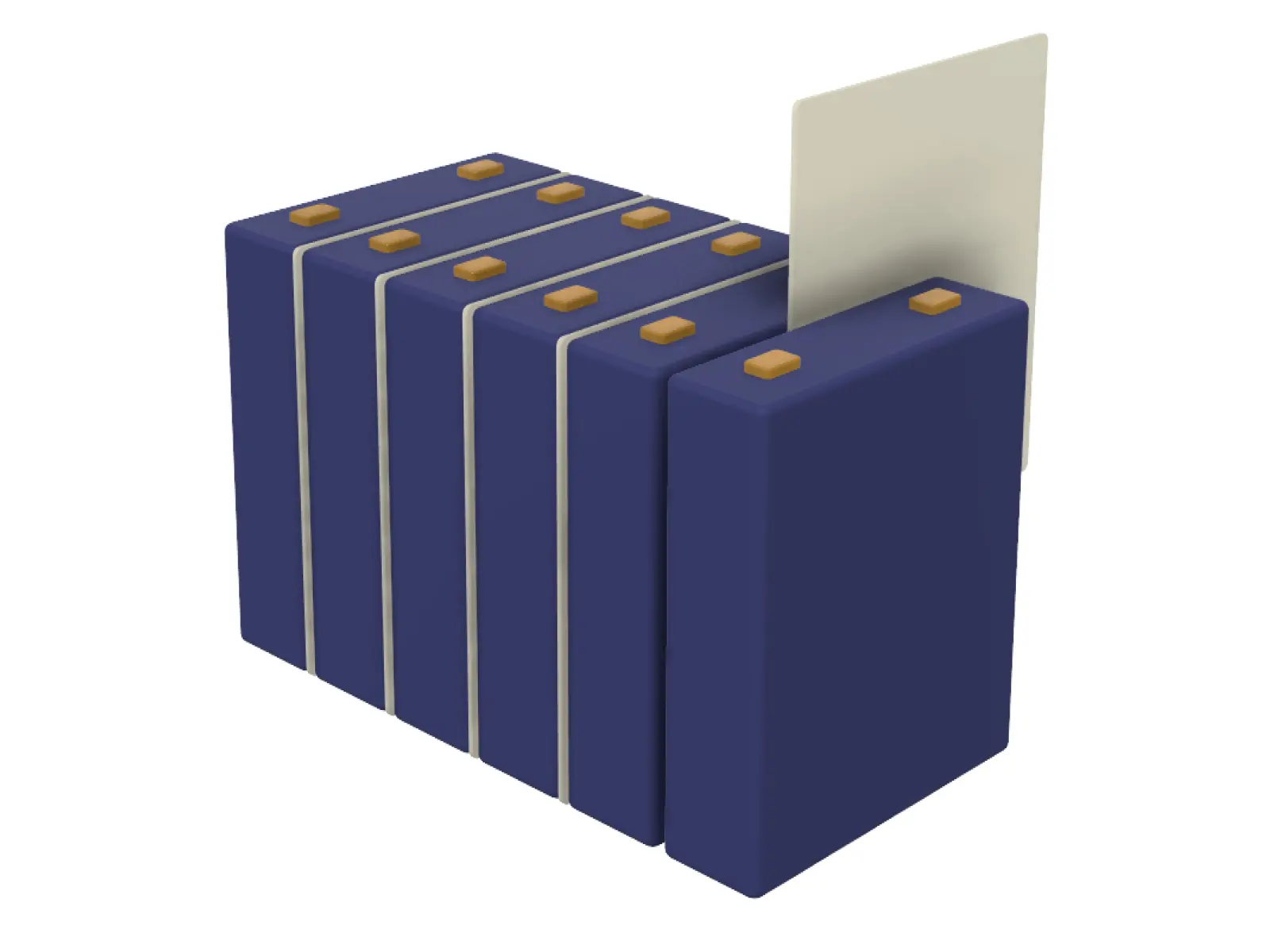

リチウムイオン電池のセル間に配することで熱暴走時の類焼を防ぐ目的で使用されます。
定置型蓄電池のリチウムイオンバッテリーパックにも採用されています。
リチウムイオン電池のセル間に配することで熱暴走時の類焼を防ぐ目的で使用されます。
定置型蓄電池のリチウムイオンバッテリーパックにも採用されています。
【主な用途】
- リチウムイオン電池パックセル間断熱材
規格値
| 試験項目 | 条件(mm) | 方向(mm) | 品名 | 備考 | ||
|---|---|---|---|---|---|---|
| H-barrier500 | H-barrier1000 | H-barrier1350 | ||||
| 目付（g/㎡） | - | - | 500 | 1000 | 1350 | 規格値 |
| 厚さ（mm） | - | - | 1.0 | 2.0 | 3.0 | |
| 密度（kg/㎥） | - | - | 500 | 500 | 450 | |
| 断熱性能非加熱面鋼板温度 （℃） |
200℃ | - | 141.4 | 134.6 | 127.6 |
社内法 サンプルを鋼板2枚の間に挟み、加熱面の鋼板を規定温度に加熱したときの、非加熱面の鋼板温度を測定 |
| 400℃ | - | 248.7 | 224.3 | 211.4 | ||
| 600℃ | - | 376.4 | 324.5 | 305.3 | ||
| 熱伝導率 （W/m・K） |
200℃ | - | 0.029 | 0.046 | 0.054 | 断熱性能試験結果による計算値 |
| 400℃ | - | 0.022 | 0.031 | 0.038 | ||
| 600℃ | - | 0.023 | 0.030 | 0.036 | ||
| 引張強度 （N/25mm） |
常温 | MD | 383.2 | 856.2 | 821.5 |
JIS R 3420に準ずる社内法 試験片サイズ：25×250 mm つかみ間隔：150 mm 引張速度：200 mm/min |
| TD | 881.5 | 2118.3 | 1668.1 | |||
| 200℃×1h 加熱後 |
MD | 294.7 | 561.0 | 721.4 | ||
| TD | 568.5 | 1453.5 | 1749.7 | |||
| 400℃×1h 加熱後 |
MD | 27.7 | 23.7 | 59.7 | ||
| TD | 80.3 | 145.4 | 216.1 | |||
| 曲げ強度 （MPa） |
常温 | MD | 13.6 | 11.3 | 5.2 |
JIS K 7017に準ずる社内法 3点曲げ 試験体サイズ：50×150 mm、 圧子及び支持具の先端半径：3.20 mm 支持間隔：100 mm 押さえスピード：50 mm/min |
| TD | 14.4 | 15.8 | 8.0 | |||
| 弾性率 （MPa） |
常温 | MD | 2020.1 | 1668.9 | 802.6 | |
| TD | 3104.8 | 2879.6 | 1454.3 | |||
| 圧縮復元 圧縮率70％での応力 （MPa） |
常温1サイクル目 | - | 2.33 | 4.78 | 5.97 |
社内法 圧縮速度 : 0.5 mm/min |
| 常温2サイクル目 | - | 2.24 | 4.57 | 5.56 | ||
| 耐火性能 （バーナー試験） |
1000℃ | - | 火炎貫通 | 火炎貫通 | 10分間遮炎 |
社内法 バーナーの火炎を10分間当て、火炎の貫通の有無を確認する 火炎が貫通した時点で試験終了 |
| 1300℃ | - | 火炎貫通 | 火炎貫通 | 火炎貫通 | ||
| 通気度 （c㎥/c㎡・s） |
常温 | - | 5.13 | 2.22 | 2.21 | JIS L 1096 A法(フラジール形法) |
| 絶縁破壊の強さ 交流（kV/mm） |
常温 | - | 3.2 | 2.4 | 2.1 |
JIS C 2110-1、2に準ずる社内法 上下端子径：6mm |
| 絶縁破壊の強さ 直流（kV/mm） |
常温 | - | 4.3 | 3.9 | 3.4 | |
- 各数値は実験値・参考値であり製品の保証値ではありません
