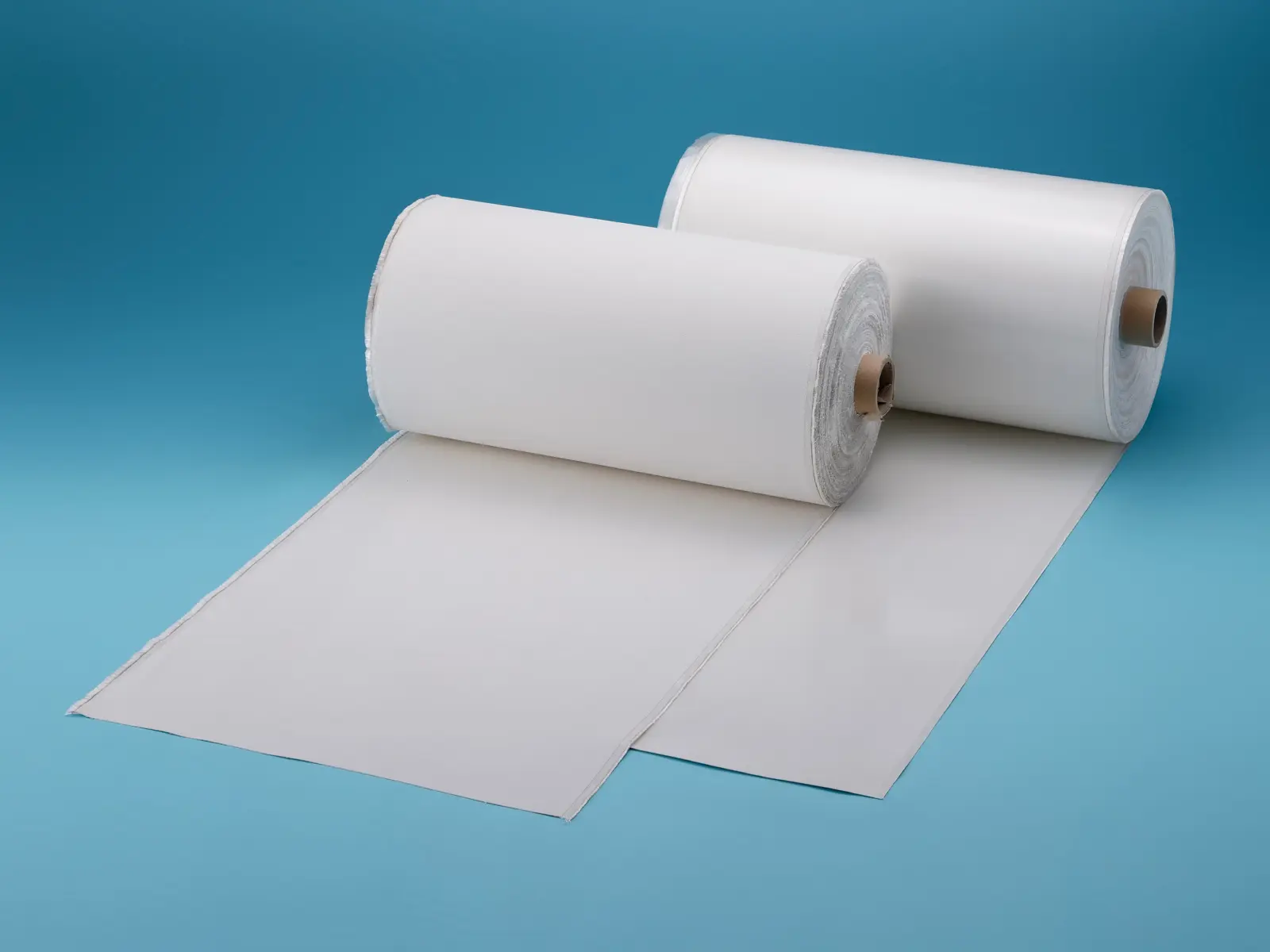

耐火シート『FL-Shield』
主成分：無機繊維＋特殊コーティング
耐熱性の高い無機繊維クロスに特殊なコーティングをすることで、1300℃の炎に対し10分間の遮炎効果があります。
リチウムイオン電池の熱暴走時の炎を防ぐことが可能です。
電気自動車のリチウムイオンバッテリーパックにも採用されています。
リチウムイオン電池の熱暴走時の炎を防ぐことが可能です。
電気自動車のリチウムイオンバッテリーパックにも採用されています。
【主な用途】

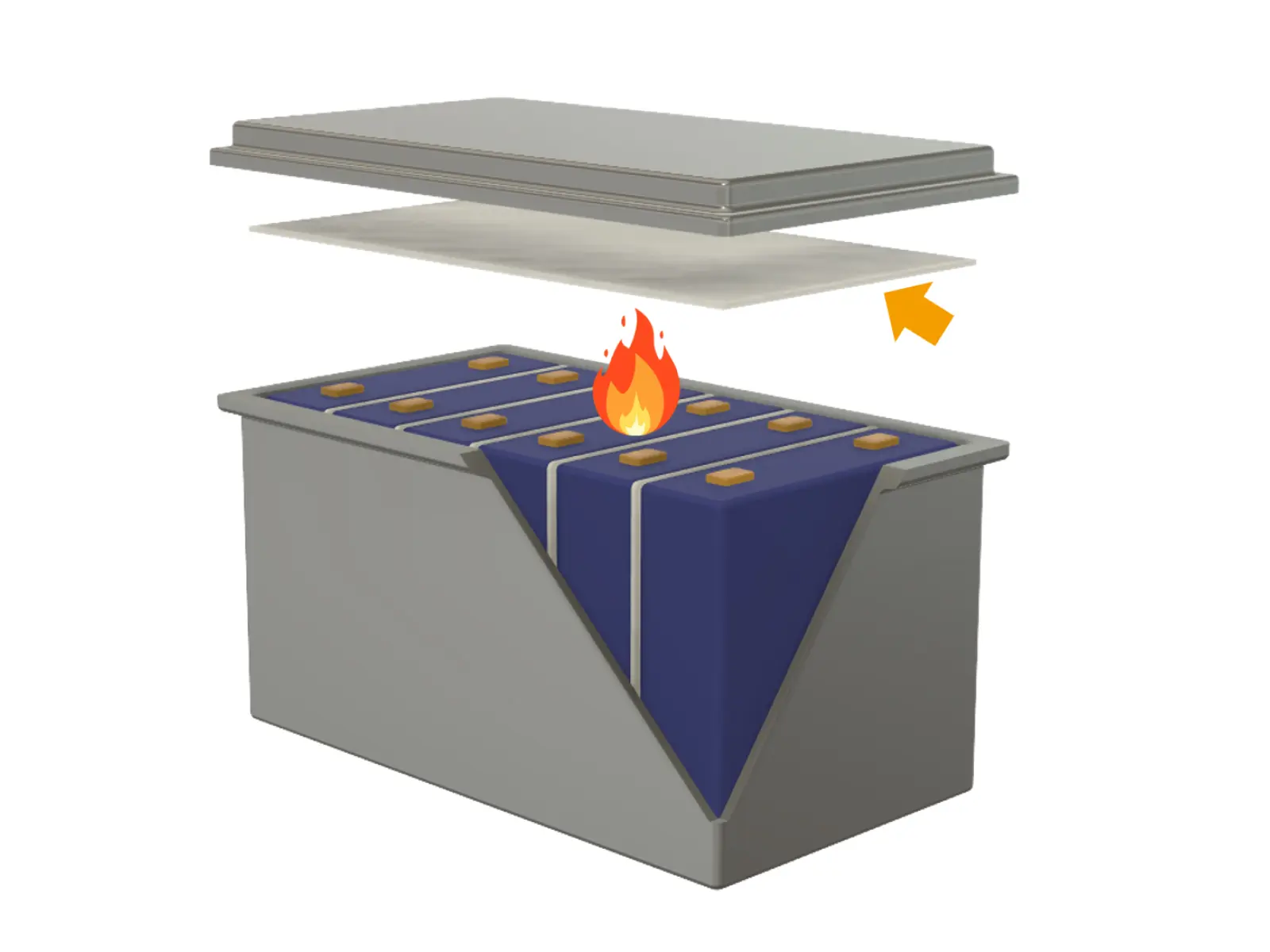

- 車載用リチウムイオン電池パック部品
- 電動アシスト自転車用電池パック部品

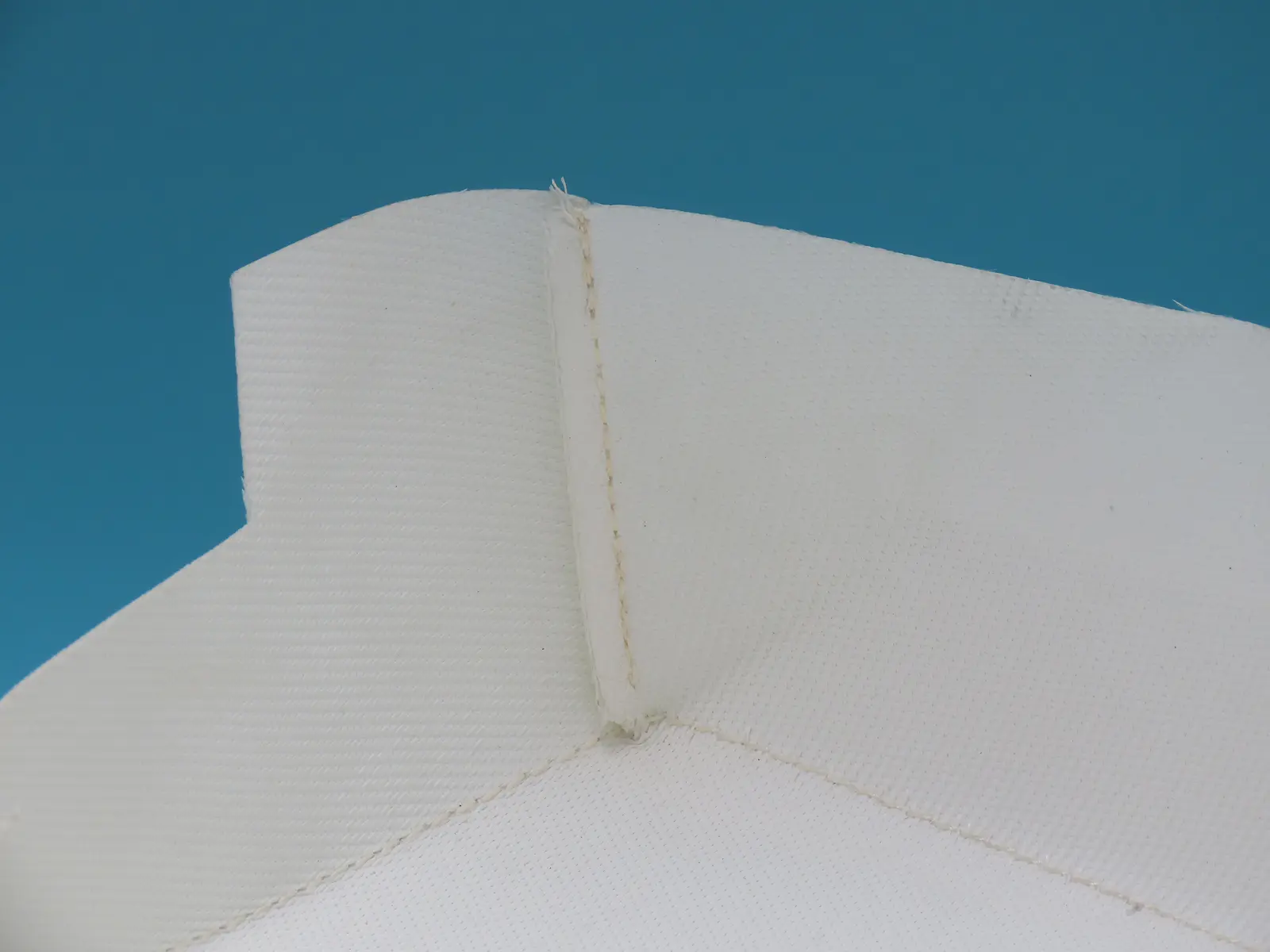

- モバイルバッテリー用耐火袋
規格値
| 試験項目 | 条件(mm) | 方向(mm) | 品名 | 備考 | ||
|---|---|---|---|---|---|---|

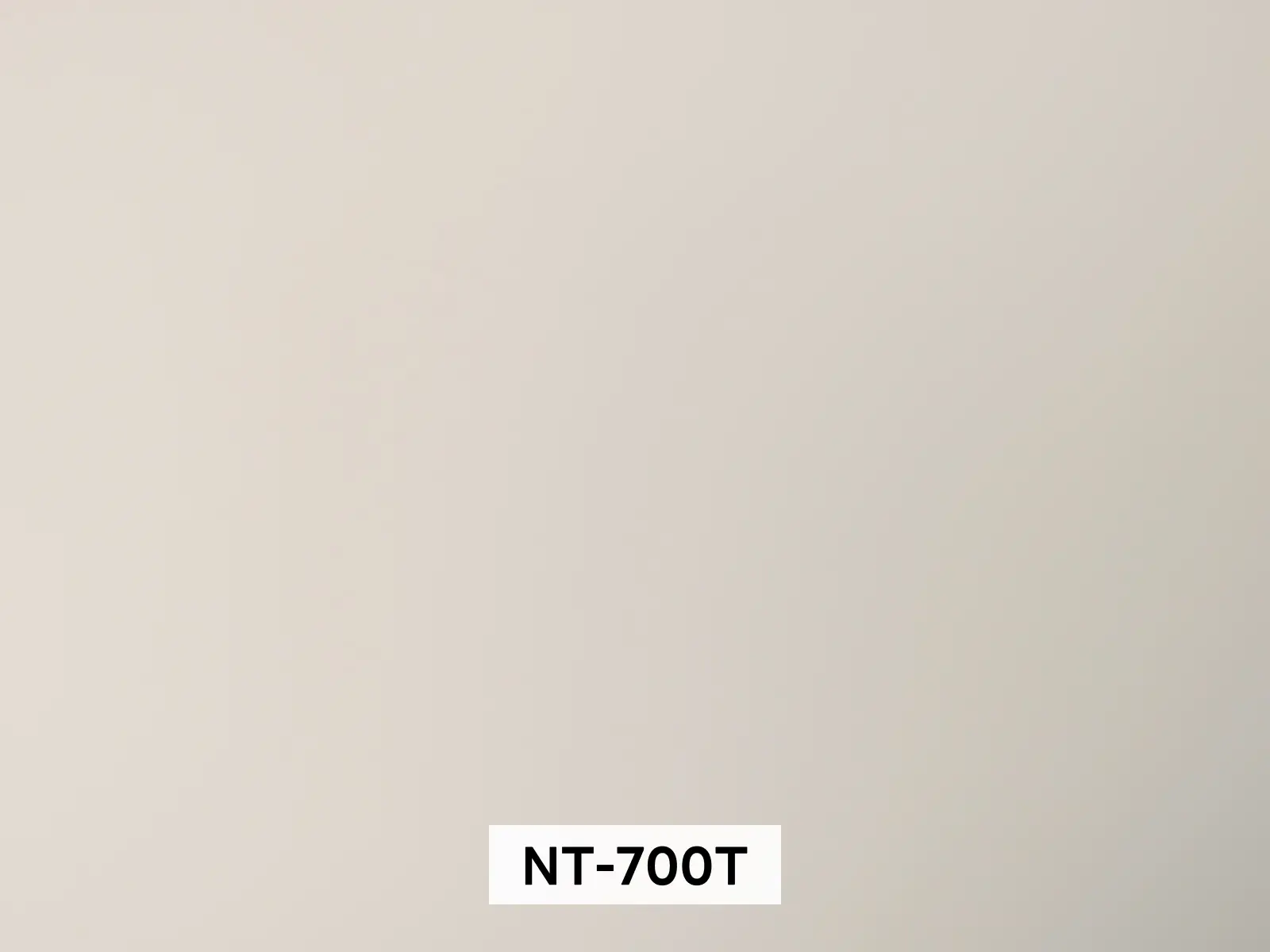

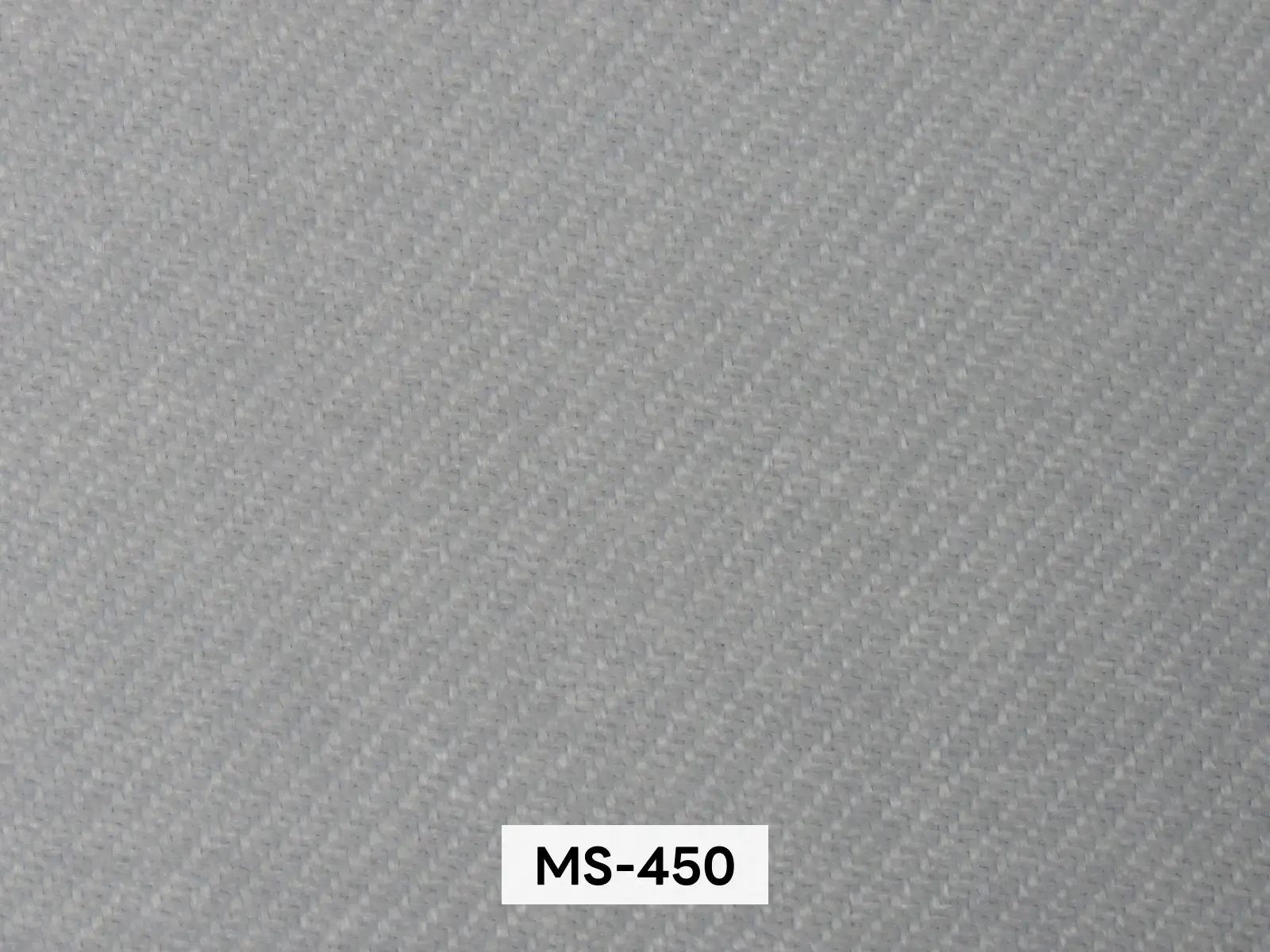

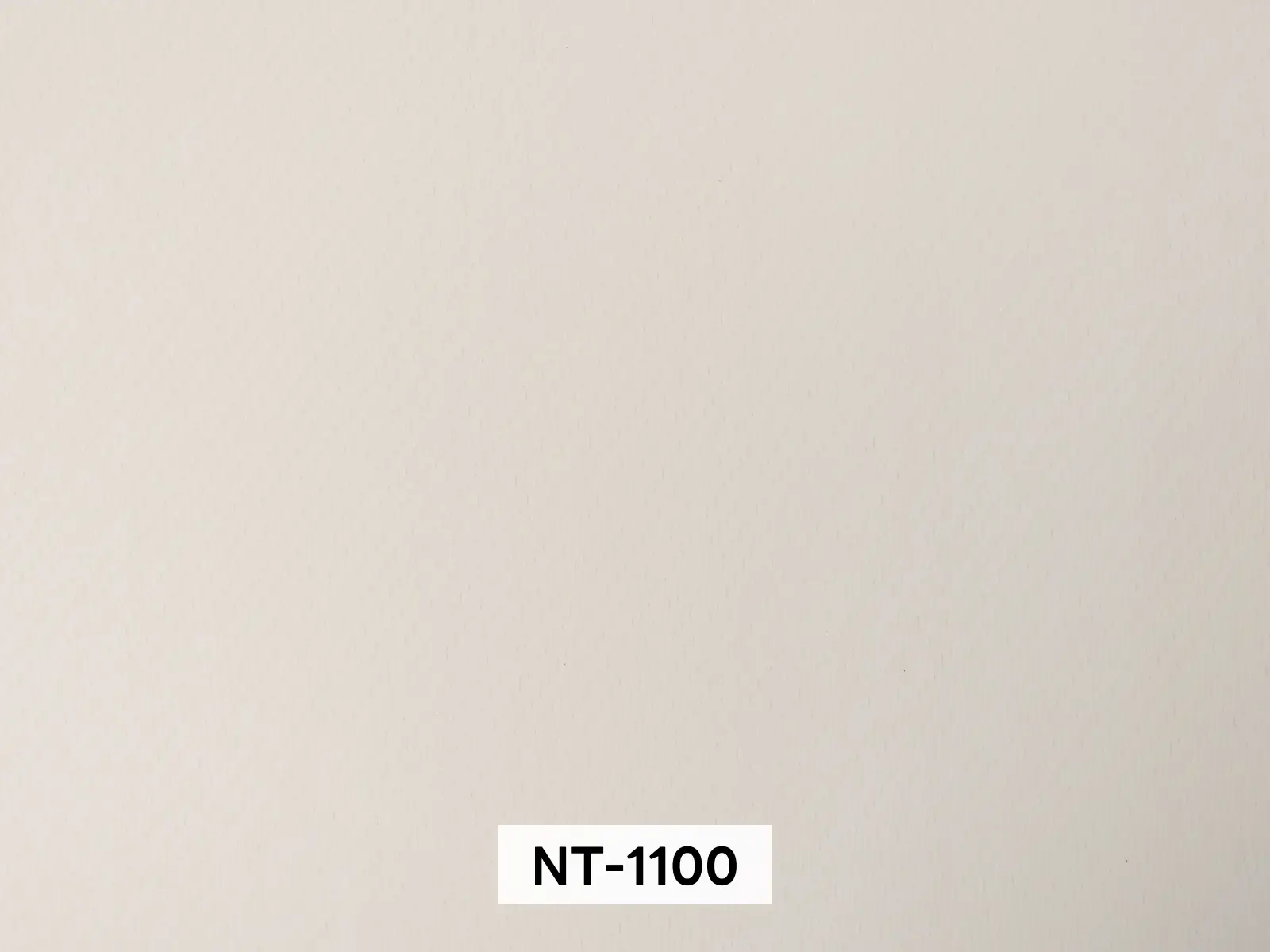

| NS-700T | TN-1100 | MS-450 | ||||
| 目付（g/㎡） | - | - | 730 | 1300 | 580 | 規格値 |
| 厚さ（mm） | - | - | 0.7 | 1.2 | 0.7 | |
| 密度（kg/㎥） | - | - | 1042.9 | 1083.3 | 828.6 | |
| 断熱性能 （非加熱面鋼板温度、℃） |
200℃ | - | 165.3 | 162.1 | 測定中 |
社内法 サンプルを鋼板2枚の間に挟み、加熱面の鋼板を規定温度に加熱したときの、非加熱面の鋼板温度を測定 |
| 400℃ | - | 332.9 | 324.3 | |||
| 600℃ | - | 485.9 | 467.1 | |||
| 熱伝導率 （W/m・K） |
常温 | - | 0.093 | 0.137 | 測定中 | JIS R 2616 |
| 100℃ | - | 0.104 | 0.156 | |||
| 200℃ | - | 0.119 | 0.172 | |||
| 300℃ | - | 0.137 | 0.188 | |||
| 400℃ | - | 0.154 | 0.197 | |||
| 500℃ | - | 0.177 | 0.214 | |||
| 600℃ | - | 0.212 | 0.242 | |||
| 700℃ | - | 0.262 | 0.279 | |||
| 800℃ | - | 0.304 | 0.320 | |||
| 900℃ | - | 0.361 | 0.418 | |||
| 1000℃ | - | 0.424 | 0.506 | |||
| 引張強度 （N/25mm） |
常温 | 横（MD） | 2771.3 | 3139.8 | 891.5 | JIS R 3420 |
| 縦（TD） | 1263.7 | 2089.5 | 596.1 | |||
| 200℃ 加熱後 |
横（MD） | 3259.1 | 4499.1 | 999.3 | ||
| 縦（TD） | 1679.2 | 2542.6 | 640.8 | |||
| 400℃ 加熱後 |
横（MD） | 996.7 | 1846.4 | 481.3 | ||
| 縦（TD） | 473.2 | 701.5 | 342.7 | |||
| 600℃ 加熱後 |
横（MD） | 480.0 | 838.8 | 414.0 | ||
| 縦（TD） | 248.5 | 324.7 | 304.0 | |||
| 800℃ 加熱後 |
横（MD） | 412.1 | 652.5 | |||
| 縦（TD） | 209.9 | 296.5 | ||||
| 1000℃ 加熱後 |
横（MD） | 345.2 | 525.0 | |||
| 縦（TD） | 152.1 | 231.9 | ||||

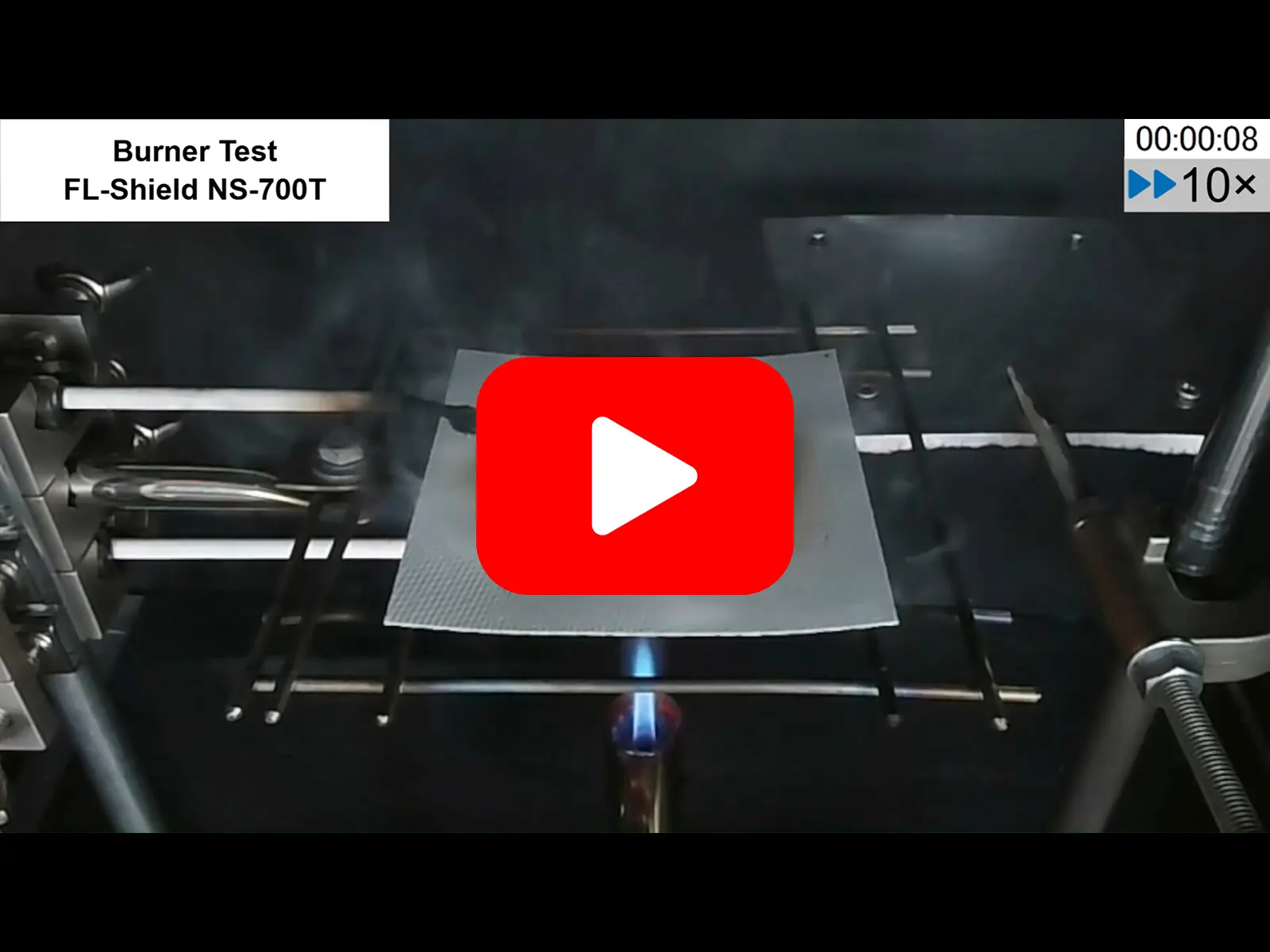

| バーナー試験 | 1000℃ | - | 10分間遮炎 | 10分間遮炎 | 10分間遮炎 |
社内法 バーナーの火炎を10分間当て、火炎の貫通の有無を確認する 火炎が貫通した時点で試験終了 |
| 1300℃ | - | 10分間遮炎 | 10分間遮炎 | 10分間遮炎 | ||
| 絶縁破壊の強さ 交流（kV/mm） |
常温 ラミあり |
- | 11.1 | 6.6 | - |
JIS C 2110-1、2に準ずる社内法 上下端子径：6mm |
| 常温 ラミなし |
- | 3.2 | 2.5 | 2.2 | ||
| 絶縁破壊の強さ 直流（kV/mm） |
常温 ラミあり |
- | 15.0 | 8.5 | - | |
| 常温 ラミなし |
- | 6.5 | 4.3 | 3.2 | ||
- 各数値は実験値・参考値であり製品の保証値ではありません
