特注品
Nitiguraジャケット
主成分：使用温度帯により選定
大量にエネルギーを消費するバルブや熱交換器、射出成型機など放熱を伴う各種機器の断熱、保温を目的としたカバージャケット。
Nitiguraジャケットを機器に取り付けることで、配管やバルブからの放熱（エネルギーロス）を防ぎ、燃料費や空調などの電気料金の省エネ化を実現します。
【主な用途】
- ボイラー

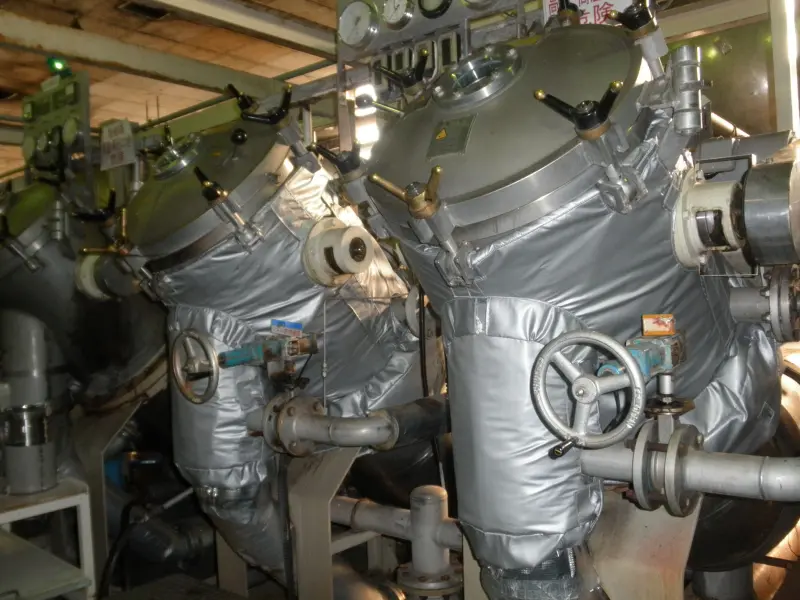

- 蒸気バルブ・配管

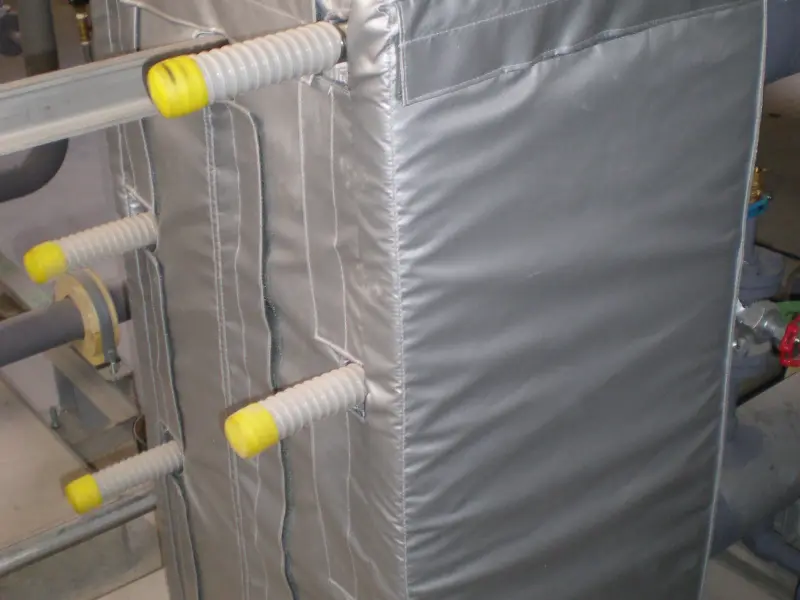

- 熱交換器

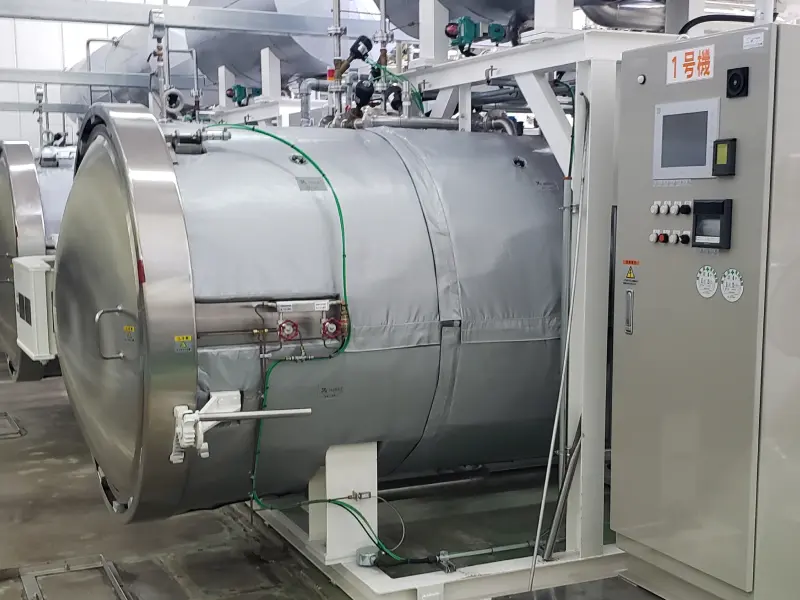

- 滅菌炉

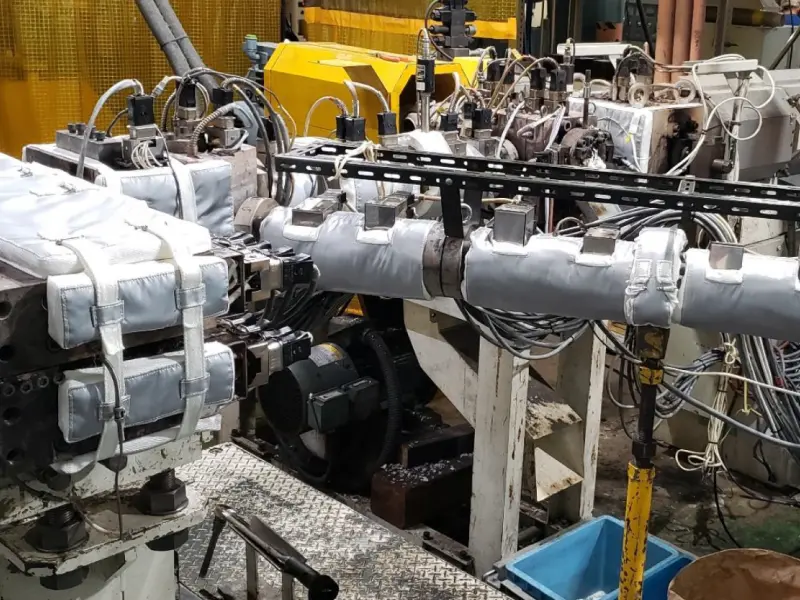

- 成形機

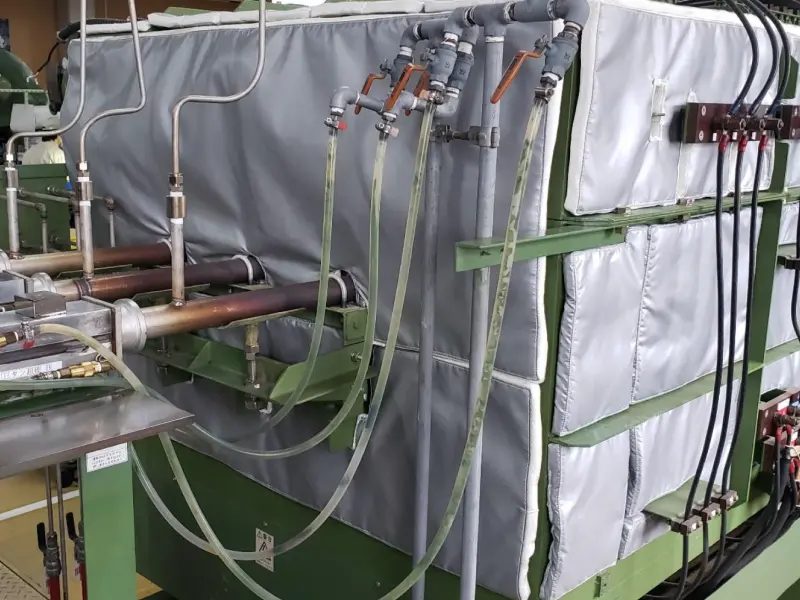

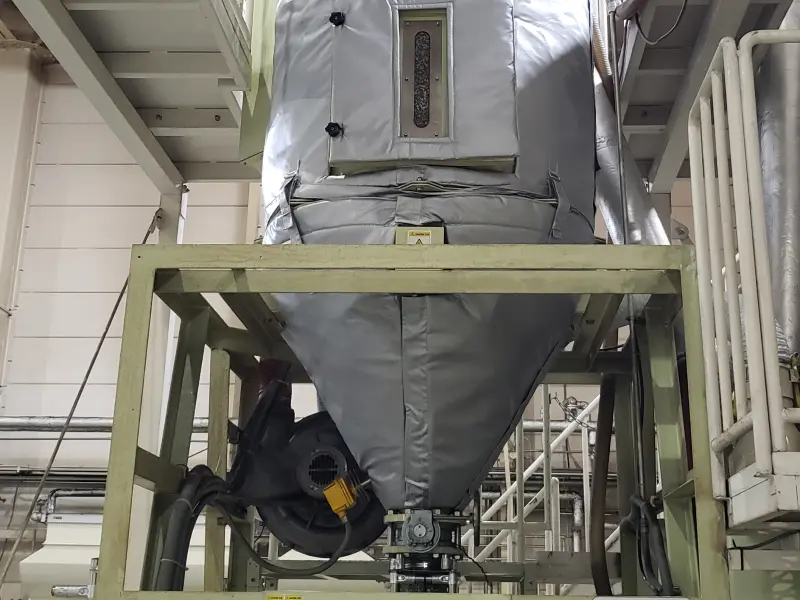

- 他、加熱設備等

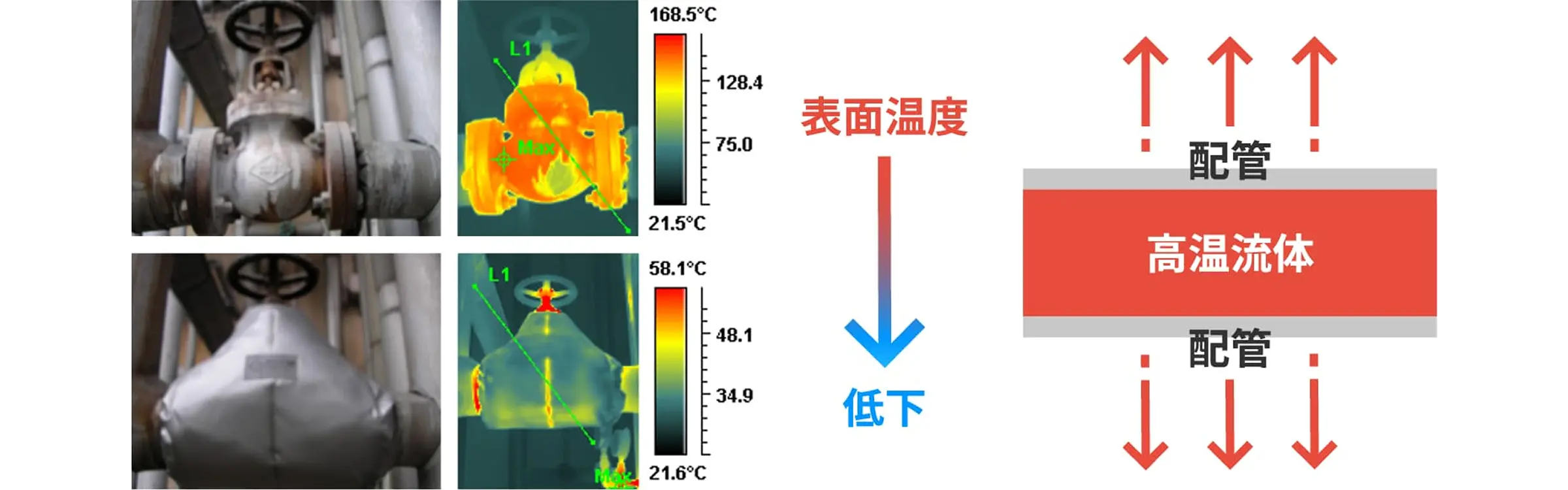

熱ロスの防止例
配管やバルブからの放熱を防いで省エネ化！
選ばれる理由
NITIGURA一貫生産体制
材料から機器に対する採寸作業、縫製加工、取り付けまで全て当社にて対応しています。

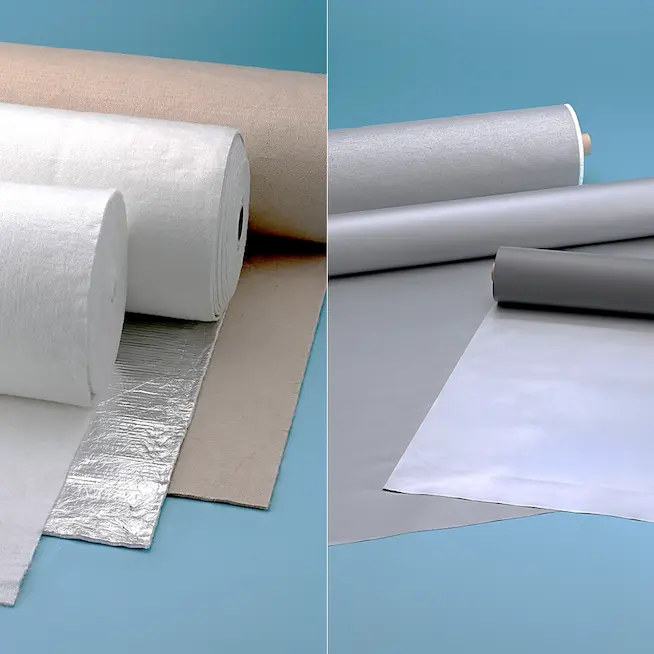

使用する耐熱素材も自社製品を使用し、低温～高温域まで様々な温度帯に対応、防塵タイプ、防水加工など用途に合わせた加工も可能です。
使用する耐熱素材も自社製品を使用し、低温～高温域まで様々な温度帯に対応、防塵タイプ、防水加工など用途に合わせた加工も可能です。
省エネ診断
省エネ診断で、導入後の省エネ効果を事前に予測することができます。
温度域と使用材料
バインダー、接着剤、フェノール樹脂不使用
Nitiguraジャケットで使用する素材は、使用目的や用途に合わせて低温～高温域まで様々な温度帯に対応した素材を選択できます。
温度域と使用材料
| 温度域 | 使用材料 |
|---|---|
| 1000℃以上 | シリカ繊維 ／ AES繊維 ／ アルミナ繊維 |
| 500〜1000℃ | シリカ繊維 ／ 耐熱ガラス繊維 |
| 250〜500℃ | ガラス繊維 |
| -20〜250℃ | シリコンコーティング ／ PTFEコーティングのガラス繊維 |
| -20〜100℃ | アルミ箔付ガラス繊維 |
省エネ効果例
年間削減効果（例）
| 燃料 | 業種 | 設備 | 放熱温度 | 面積 | 稼働時間 | 年間効果金額 |
|---|---|---|---|---|---|---|
| 電気 | 金属製造 | 焼成炉 | 150℃ | 13㎡ | 5,000h | 273,000円削減 |
| シート製造 | 加熱装置 | 165℃ | 6㎡ | 5,040h | 110,000円削減 | |
| 樹脂製品 | 射出成形機 （3,000t） |
220℃ | 4㎡ | 3,024h | 205,000円削減 | |
| 都市ガス | 樹脂製品 | 熱風乾燥機 | 165℃ | 1㎡ | 1,800h | 128,000円削減 |
| 重油 | 食品 | 給水タンク | 75℃ | 8㎡ | 4,800h | 152,000円削減 |
温度域と使用材料
| 装着前 | 装着後 | 備考 | |
|---|---|---|---|
| 貫流熱量 | 900W/㎡ | 102W/㎡ | 別紙JIS A 9501の保温計算式を用いて算出 |
| 貫流熱量(単位換算) | 774Kcal/㎡・h | 88Kcal/㎡・h | W=0.86Kcal/h |
| 放熱表面積 | 13.058㎡ | 13.058㎡ | 装着予定の表面積(別紙御見積書ご参照) |
| 貫流熱損失 | 10,107Kcal/h | 1,149Kcal/h | 貫流熱量(Kcal/㎡・h)×放熱面積 |
| 電気量(1Kwh=2,236kcal) | 4.520Kw | 0.510Kw | 1Kw2,236Kcalとしております。 |
| 稼働時間(h/年) | 5,000h | 5,000h | 想定 |
| ジャケット装着による 電気量削減(時間あたり) |
(4.52-0.51)×5,000=20,050Kw | 装着前電気量-装着後電気量 | |
| 電気料金 | 13.66円/Kwh | お客様により | |
| 予想電気料金削減(年) | 273,883円 | 円/Kwh×稼働時間 | |
